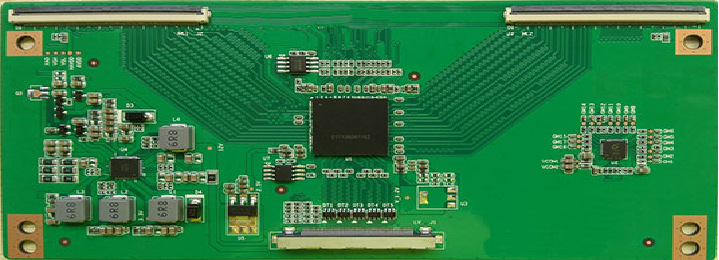

一、TCON板（逻辑板）简介

逻辑板分为三个部分，第一部分为电源管理单元（PMU），12V输入产生FPGA、GAMA IC、液晶屏所需的电压，使用I2C接口通过单片机与电脑应用程序调试和配置；第二部分为主控单元，主要器件FPGA、SPI Flash、加密IC；第三部分为GAMA 电压生成单元，主要IC是专用的可配置的GAMA IC，用于产生屏所需要的GAMA电压，一般有12~16路，可通过I2C接口在线调试。

二、TCON板输入标准

V-by-one协议是由日本赛恩电子公司（THine Electornics）开发的适用于平板显示器的信号传输接口标准，除了包含SerDes技术以外，还采用了时钟信号恢复等技术，使得每对线的最大传输速度达到了3.75Gbp。所以菲律宾亚星·(中国区)官方网站目前的AL3器件和EG4器件都无法接收V-by-one信号。目前主流4K主板基本都采用v-by-one接口。

LVDS标准有两种，一种JEIDA标准，一种是VESA的标准，两种标准只是RGB排序不一样。LVDS标准每组4路数据一路时钟，时钟74.25MHz，每个时钟周期传输7bits数据，数据速率为519.75Mbps。AL3，EG4器件都可以接收LVDS输入。

三、TCON板输出标准

USI-T协议是三星提出的专用于电视机面板驱动的标准，目前4K电视屏大部分采用该标准，每对信号独立，都需要包含时钟、视频参数、GAMA参数、像素数据等信息，速度在600Mbps~1.6Gbps。AL3/EG4芯片只能解决速度要求低的屏。

mini-lvds协议一般每组由1路时钟6路数据组成，时钟频率根据数据量调整148.5MHz~297MHz，每个时钟周期发送2bits数据，即数据速率297Mbps~594MHz。

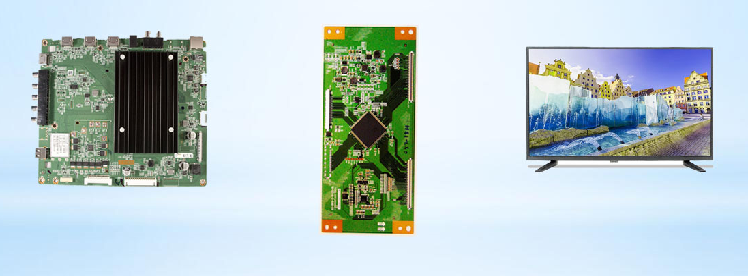

四、数字高清液晶电视结构

 1、TV主板：

   ;      （1）PC小板（仅显示用无电视机功能）

         （2）传统电视机板（不带网络仅有电视机功能）

         （3）智能电视机主板（带系统可联网）

 2、TCON板到液晶屏source板（边条）常用接口有：mini-lvds、usi-t

 3、主板到TCON板接口有：1080P 7:1 LVDS、V-by-one

4、非常用接口有：CMPI（部分4k电视屏）、EPI（部分4k电视屏）、mipi（小尺寸高清屏如手机屏）、RSDS（低分辨率屏）、TTL（小尺寸低分辨了液晶）
