PCIe SGDMA演示方案

亚星官网科技提供基于PCIe 硬核控制器开发的SGDMA  IP。SGDMA可作为一个PCIe2AXI4系列接口的桥或者一个高性能DMA使用。

SGDMA支持属性：

• 64bit和128bit(PH1A90、PH1A180)数据位宽


• 32bit或64bit源地址、目的地址和描述符地址

• 目前支持单通道C2H以及单通道H2C

• 后续版本将支持N通道C2H以及N通道H2C

• 可选的单通道AXI4-Stream接口或AXI4-MM（memory mapped）接口

• 支持AXI4-Lite Master读写用户和DMA寄存器

• 支持AXI4-Lite Slave读DMA状态寄存器

• 支持Scatter Gather描述符列表和环形描述符列表，列表大小无限制

• MSI-X中断 （后续支持）

• Bypass descriptor 通道 （后续支持）

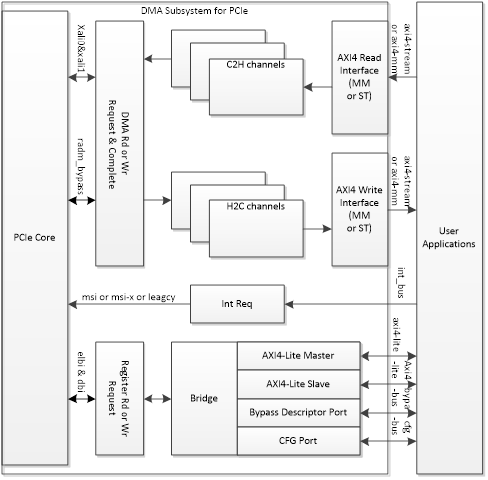

图1：DMA框图

SGDMA工作流程：

SGDMA工作分为两个流程，H2C(Host to Card)和C2H(Card to Host)。

DMA C2H 方向传输摘要：

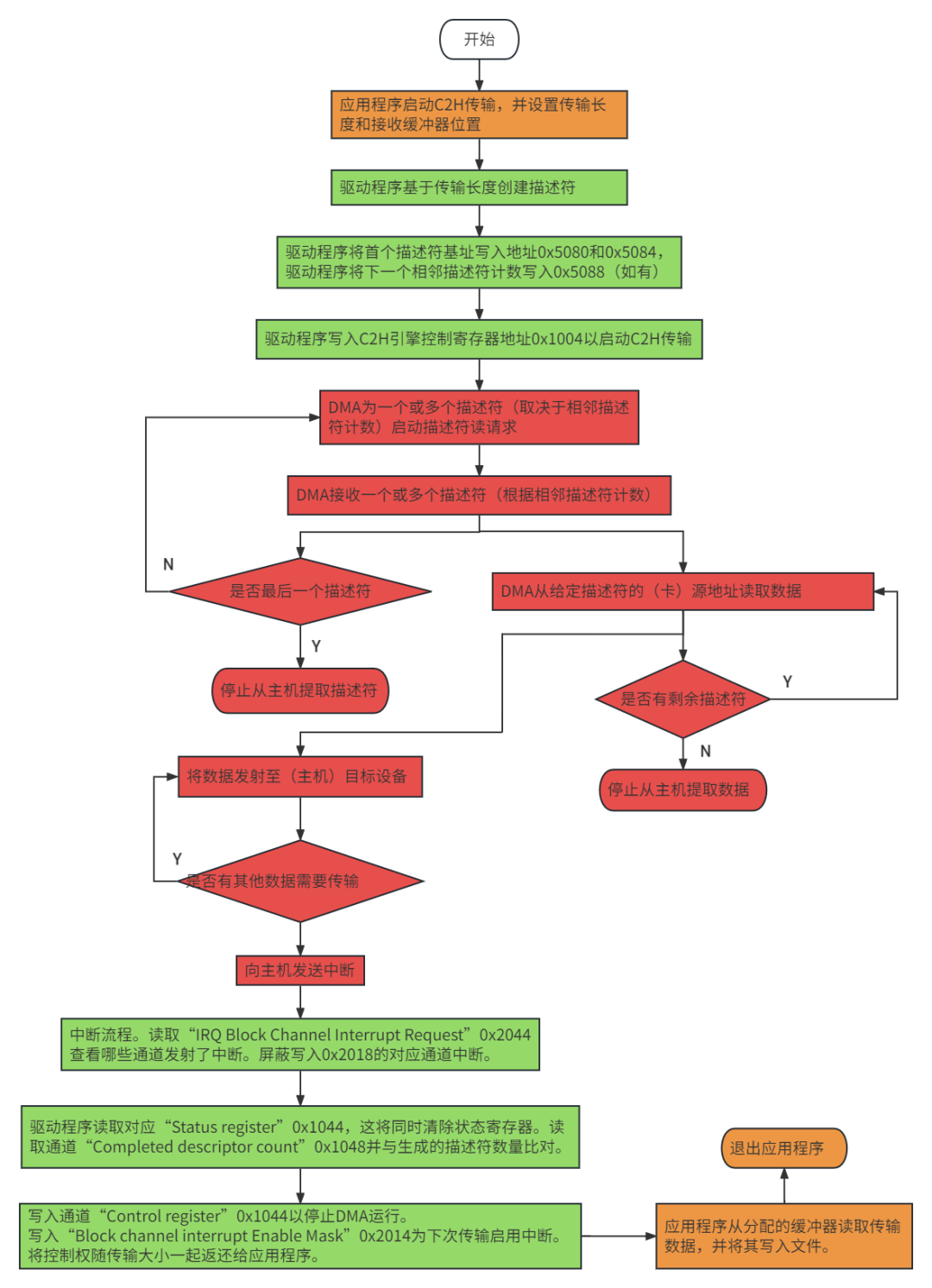

图2：C2H传输框图

首先，应用程序启动C2H传输，并设置传输长度和用于存储数据的缓冲器位置。然后，驱动程序会基于传输长度创建描述符，并将信息写入寄存器控制传输启动。DMA开始启动描述符提取请求，之后DMA接收到描述符，判断是否为最后一个描述符，如果是则停止，否则继续发送描述符提取请求。DMA会根据接收的描述符向（板卡）源地址发送读请求，读请求会持续到没有剩余描述符，并从板卡的AXI4（MM或者Stream）接口上接收数据，向主机发送数据，数据发送完毕以后向主机发送中断。

驱动程序将执行中断流程，并读取完成描述符计数寄存器，与生成的描述符数量对比。随后将控制权随传输大小一起返还给应用程序。应用程序从分配的缓冲器读取传输数据，并将其写入文件。文件写入完成后，退出应用程序。

H2C的流程与C2H的类似，主要的不同点为C2H将板卡的数据发送给主机，H2C接收主机的数据。

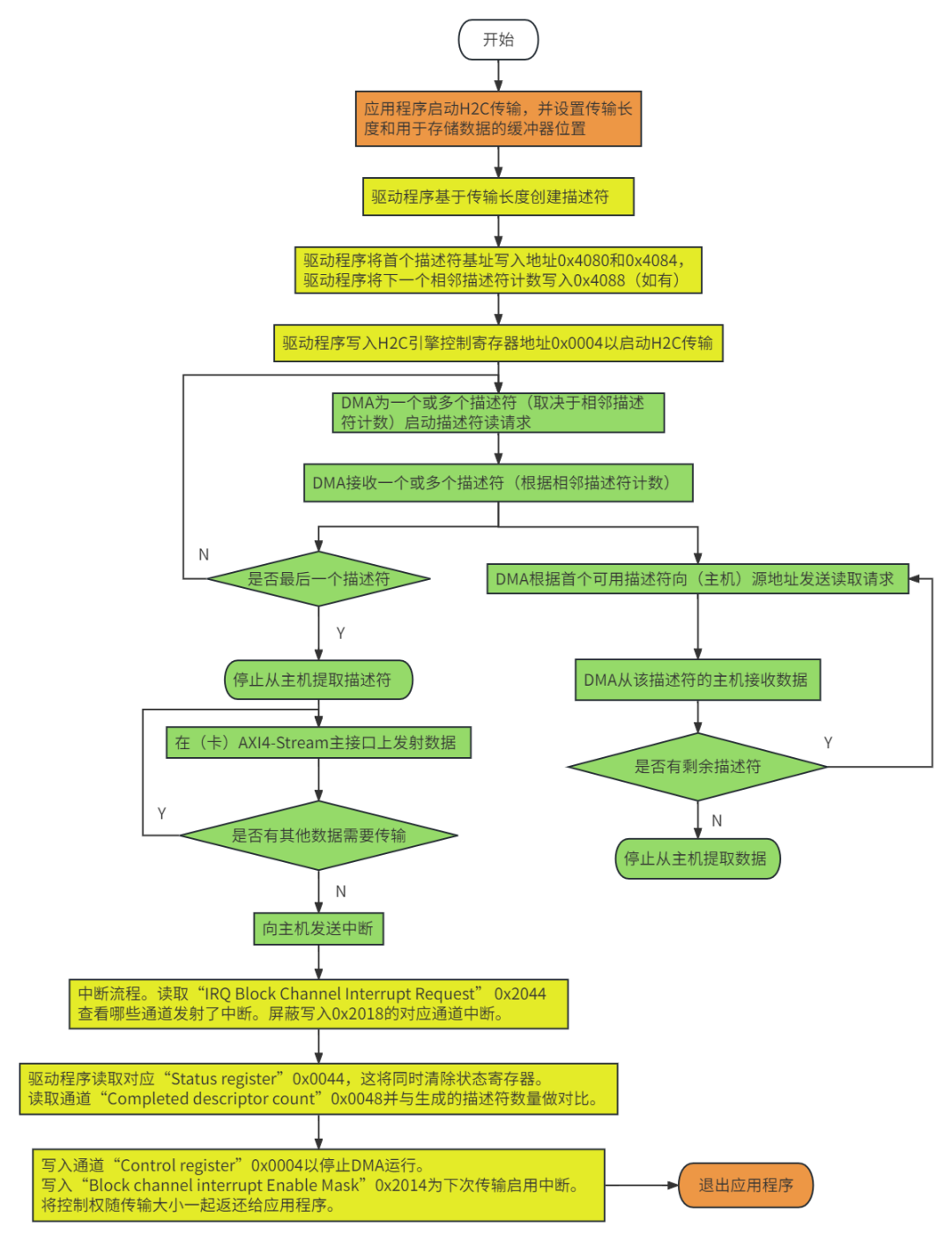

图3：H2C传输框图
