FPSoC®产品SF1系列全新发布,高集成低功耗,助力实现多种应用场景

发布时间2022-05-27

亚星官网科技精心打造的SF1系列FPSoC®器件现已全面推出,集成逻辑单元、存储单元、视频处理单元、RISC-V MCU硬核等资源,助力实现视频图像接口转换和工业控制交互。

随着科技的发展,在消费电子与工业控制等应用领域,数据交互的速度和带宽要求日益提高。SF1系列FPSoC®器件采用低功耗工艺,以单芯片实现FPGA和MCU芯片优势的融合,包含大容量存储资源及其硬核控制器,支持单芯片加载上电快速启动非易失性存储等技术,同时MCU上集成AHB Slave、SPI、I2C、UART和GPIO等丰富的外设资源。

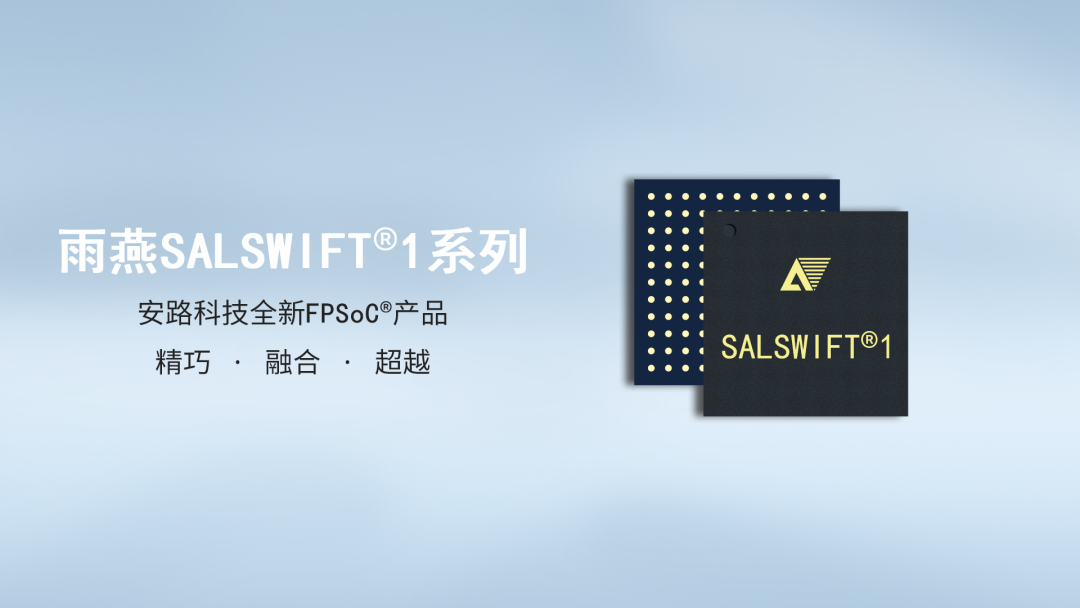

图1:亚星官网科技雨燕SALSWIFT®1系列

SF1系列FPSoC®器件具有低功耗、高集成度和高灵活性等特性:

  • 丰富的逻辑资源和外设接口,支持RV32IMCA指令集的RISC_V MCU硬核

  • 可自由选择的存储方案,支持ERAM、FLASH和大容量PSRAM等

  • 内置两个四通道MIPI硬核提供高达17.6Gbps带宽的MIPI数据收发能力

  • 支持4.5mm×4.5mm的超小封装

可满足视频处理、消费电子等尺寸、重量、功耗和成本敏感型市场,轻松实现图像传感器和屏幕显示的逻辑桥接接口扩展系统控制等功能,在简化系统设计、节省PCB面积的同时,降低系统开发成本,缩短产品上市时间。

工业自动化人机界面

人机界面在工业自动化中广泛应用,可以实时管理内部模块的运行,并在触控屏幕上形象地显示出来,操作者也可以通过屏幕向自动化设备发出控制信号,使得各个模块按照操纵者的意图运行。

亚星官网科技SF1系列FPSoC®器件,集合了MIPI DSI硬核控制器,内置MCU可进行LVGL图形库移植。下图应用案例中所示的抽象层次划分:最底层是硬件层,主要包括SF1器件中MCU系统总线上的SPI接口和IO接口等外设;自底向上第二层为驱动层,包括LCD驱动以及SPI驱动;第三层是LVGL的图形库,包含了众多的图形控件;最顶层为应用层。用户仅需在设计顶层中调用图形库控件即可完成图形绘制,在触控屏幕上实现时钟表盘、进度条、按钮、勾选框以及实时帧率和CPU占用率的标准图形显示。SF1器件内置大容量PSRAM,支持在LVGL图形库基础上进行复杂动画显示。同时,其丰富的逻辑、外围接口和IP硬核资源,配置灵活性高,能够实现人机界面产品的快速开发,方便多屏异显和各种输入设备交互。

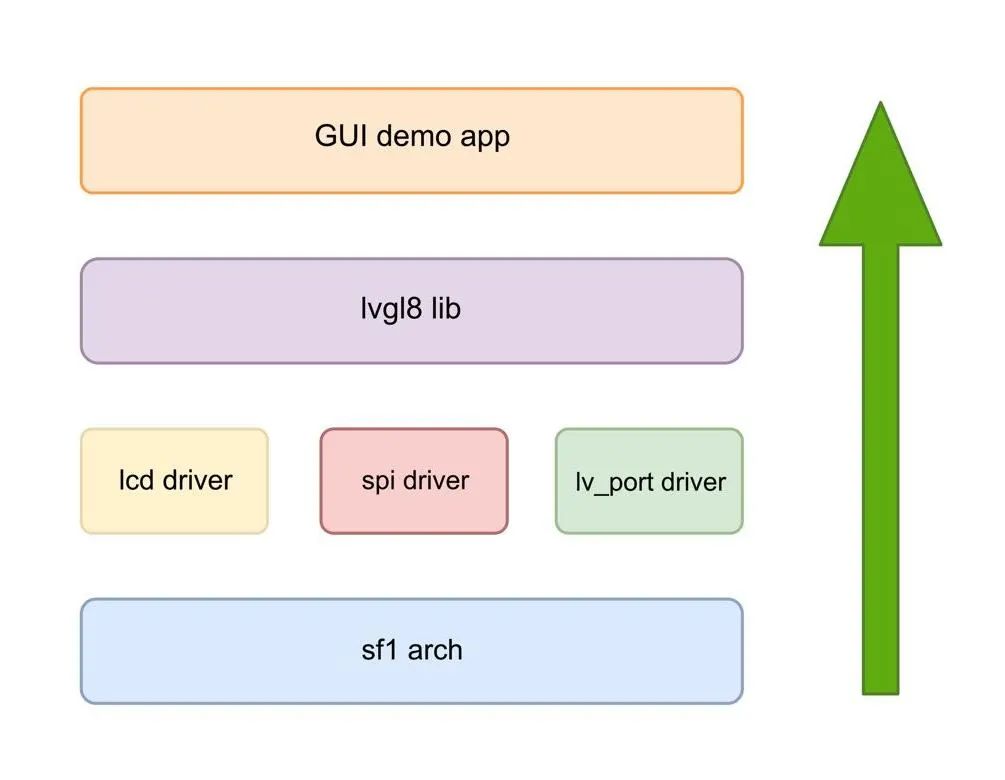

图2:基于亚星官网科技SF1系列FPSoC®器件调用LVGL GUI库显示应用方案的层次结构

图像和视频处理

在消费电子和工控领域中,存在大量的图像和视频处理和接口转换应用需求,这些应用场景既需要数据高速并行的计算能力,也需要灵活丰富的高速接口扩展能力,这正是亚星官网科技SF1系列FPSoC®器件的优势所在。

下图中展示了一种基于亚星官网科技SF1系列FPSoC®器件的MIPI屏动态图片显示方案。在此方案中,SF1系列FPSoC®器件的MCU硬核、PSRAM控制硬核、MIPI DSI硬核与FPGA逻辑协同工作,MCU实现系统调度与协议控制,FPGA完成接口、显示等高速逻辑处理。系统上电后,MCU将这些图片读取、转存进PSRAM,然后FPGA依序从PSRAM中读取这些图片,以画中画的方式和背景视频叠加,实现播放动画的效果。在此方案基础上,可进行图像管道处理和视频稳定、解压缩、水印和各种形式的加密等复杂算法的快速开发。

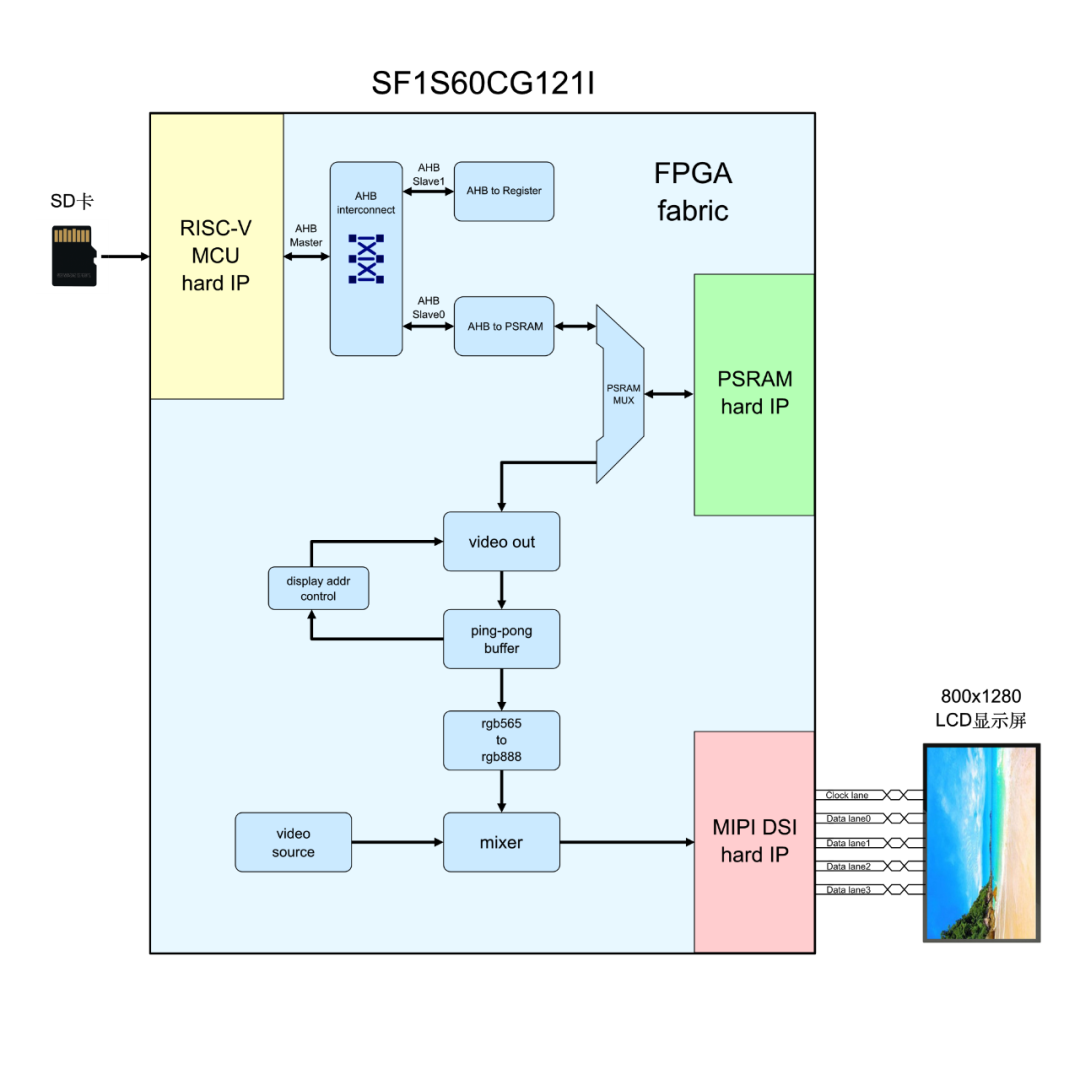

图3:基于亚星官网科技SF1系列FPSoC®器件的MIPI屏动态图片显示方案架构

技术支持

亚星官网科技提供丰富的设计工具帮助用户有效地利用SF1系列FPSoC®的各种硬IP实现复杂系统设计。业界领先的综合和布局布线工具,配合丰富的IP资源,简化用户设计步骤,降低系统调试难度,为用户快速设计优质产品提供有力保障。


更多产品及方案的详情信息,请邮件联系 sales@bmy999.com。
